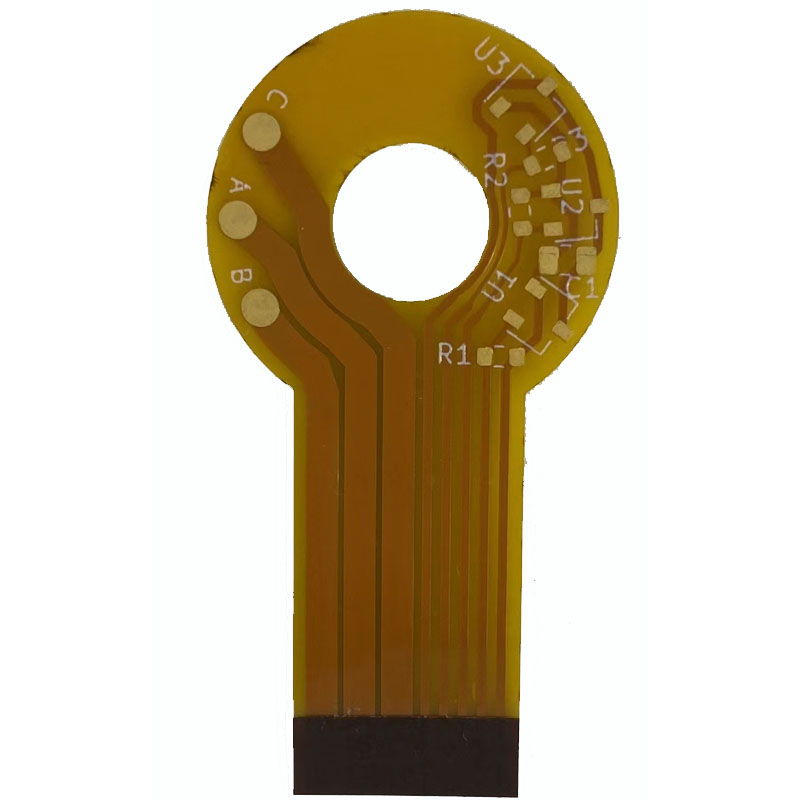

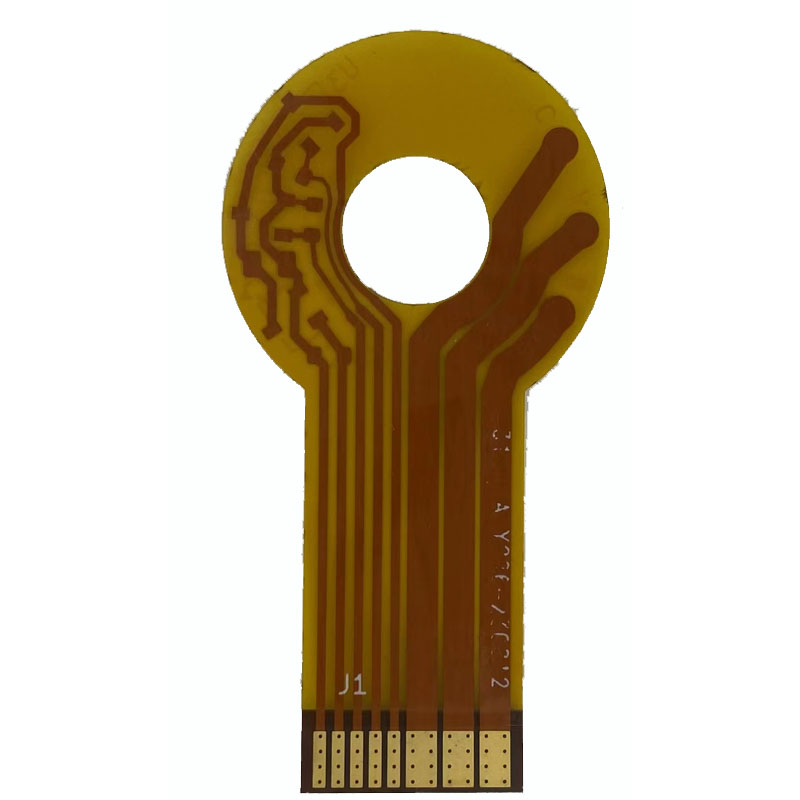

無刷電機柔性線路板產品概述

產品定義：

無刷電機柔性線路板是一種由柔性絕緣基材制成的PCB印刷電路板，專門為無刷電機設計。這種電路板可以有效地提高電機的性能和可靠性，同時降低噪音和振動。由于其靈活性和高效性，無刷電機柔性線路板被廣泛應用于各種工業和消費電子產品中。

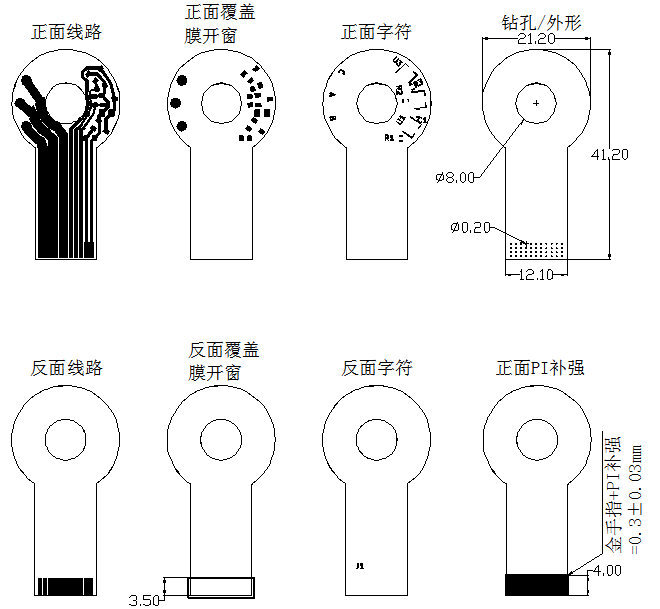

產品圖片：見分層圖

產品基本工藝流程：

開料、鉆孔、圖形轉移、貼覆蓋膜、壓合、沉鎳金、測試、絲印字符、貼補強、成型、SMT、照X-Yay、包裝出貨。

產品特色亮點：

無刷電機具有許多優點，包括低干擾、低噪音、長壽命、低維護成本以及良好的扭矩性能等，這些優點使得無刷電機在許多領域中得到了廣泛的應用。

產品應用：無刷電機

產品輸出相關報告：

《項目技術可行性分析報告》

《產品飛針測試報告》

《線路板成品可靠性測試報告》

無刷電機柔性線路板產品參數：

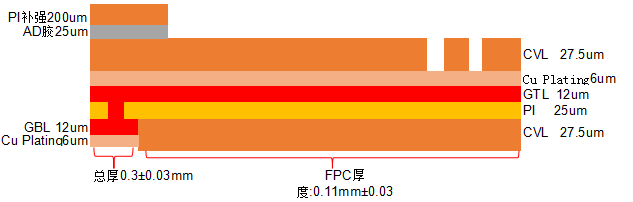

產品疊層結構：

產品孔：最小金屬化孔徑：0.2±0.075；最小非金屬化孔徑：8.0mm±0.10mm

產品線路：最小線路寬度：0.25±0.03mm最小線路間距：0.20±0.03mm

產品阻焊&字符：連接器12.1*3.5mm 字符絲印線寬：0.12*1.11mm）

完成品相關尺寸：41.2*21.2mm

表面工藝：金厚1-2U”

功能測試：測試開短路

可靠性測試：熱沖擊試驗，上錫測試，補強剝離強度測試

產品相關認證測試：
