常規線路板

智能戒指基板四層軟硬結合線路板
  • 產品概況
  • 產品參數

智能戒指基板四層軟硬結合線路板產品概況:

產品定義:

智能戒指是一種簡單、輕便、智能的可穿戴設備裝置,源于腕帶手環、智能手表,重點傾向健康、運動相關數據監測以及傳感數據上傳云服務器,藍牙物聯網結合NFC,有效開拓智能戒指物聯網控制功能、門禁開鎖、電子支付等功能應用。智能戒指是手機功能加法時代的減法產品,有其特定的個性化意義。

智能戒指多數產品形態基板以軟板與軟硬結合板工藝為主導,少數產品形態基板是剛性線路板。軟硬結合線路板工藝可以有效把較多的功能電路置入戒指空間內。實佳電子可根據智能戒指特定空間與功能需求,為客戶提供基于軟硬結合工藝的線路板組件產品ODM服務。

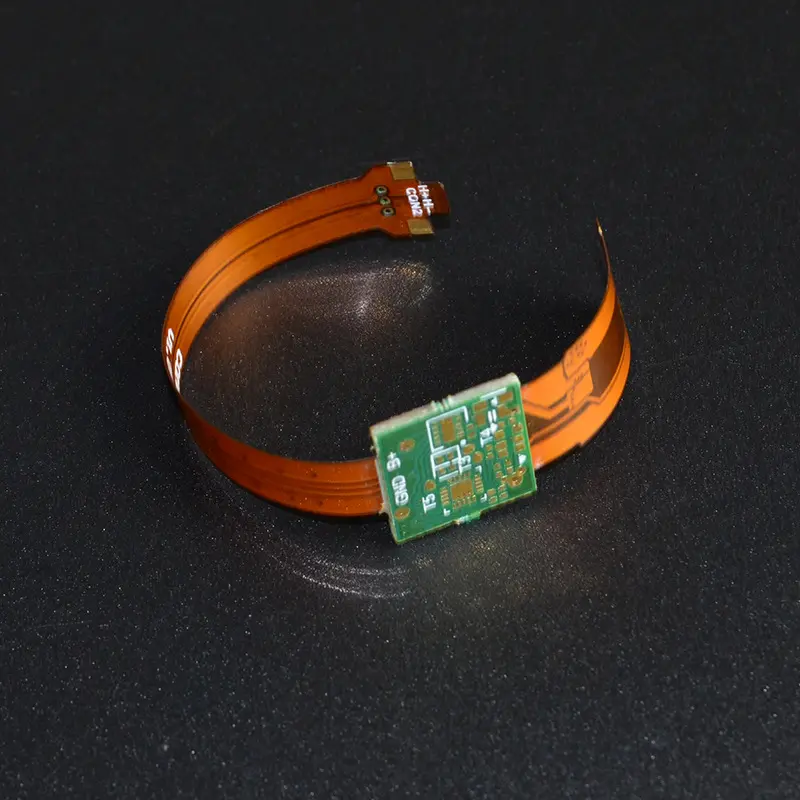

產品圖片:


產品基本工藝流程:

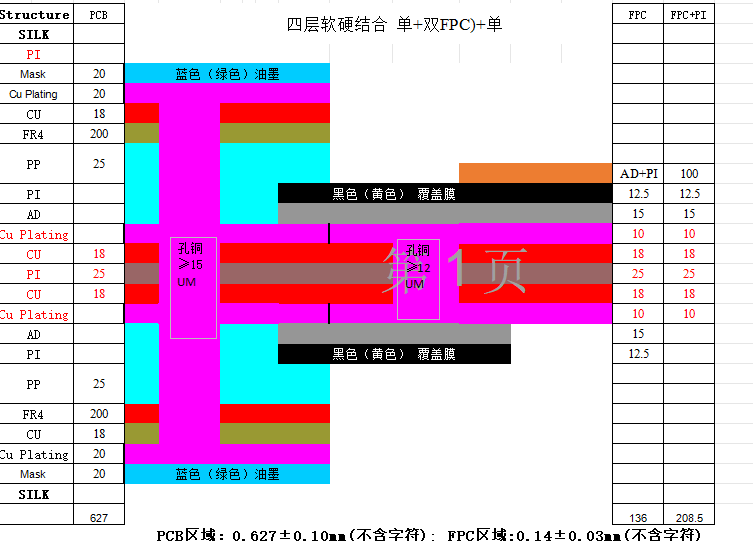

智能戒指軟硬結合板常有雙面與四層兩種結構類型,四層軟硬結合板采用兩張雙面硬板基材蝕刻一面之后深控激光,一張雙面軟板基材,蝕刻掉一面來組合,揭蓋軟板,鑼邊,沉錫,絲印,功能測試。關鍵點:選擇材料、鉆孔、去污、孔化、壓合、揭蓋等工序。

產品特色亮點:

因智能戒指空間狹小,軟硬結合板必須超薄,局部硬板區與局部硬板區之間的軟板銜接處非常窄小,有比較大的制造難度。

產品應用:

藍牙硬組網智能戒指、健康監測智能戒指、運動監測智能戒指、NFC識別智能戒指、NFC數字人民幣支付智能戒指、NFC無線充電智能戒指等。

產品輸出相關報告:

《項目技術可行性分析報告》

《NFC射頻天線性能測試報告》

《線路板成品可靠性測試報告》
