特性阻抗工藝柔性線路板概述

產品定義：

特性阻抗是長線傳輸中的定義，不是直流電阻。通常指電流在交流線路中流動時，其所遭遇的阻力。如果傳輸路徑上的特性阻抗發生變化，信號就會在阻抗不連續的節點上產生反射。對柔性線路板而言，是指在某一高頻之下，某一線路層對一項對層(通常指最近的接地層)總合之阻抗。隨著信號傳輸速度提升和高頻電路的廣泛應用，對柔性線路板也提出了更高的要求。實佳電子可根據特性阻抗的產品需求，為客戶提供基于柔性線路板組件產品ODM服務。

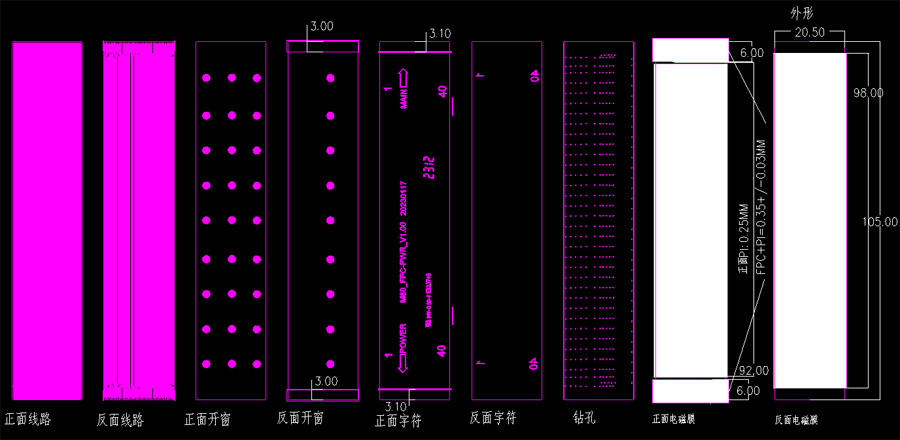

產品圖片：

產品基本工藝流程：

   特性阻抗產品的基本以雙面板機構為主，少數產品為四層或者多層。產品基本工藝流程以開料、鉆孔、沉銅、圖像轉移、蝕刻、貼膜、壓合、絲印、功能測試、表面處理、外形、終檢的工序。關鍵工序：阻抗材料選擇、濕區工藝管控、壓合工序。

產品特色亮點：

   高速信號線按照產品設計阻抗要求控制，產品正反面貼電磁膜，保證柔性線路板在嵌入終端產品中不受外部電磁環境干擾，這樣才能得到完整、可靠、低噪聲的傳輸信號。

產品應用：

   高頻信號傳輸連接，視頻信號傳輸、USB信號傳輸、DDR內存信號傳輸，PCIE信號傳輸等有高速信號傳輸需求的產品。

產品輸出相關報告：

《項目技術可行性分析報告》

《產品阻抗測試報告》

《線路板成品可靠性測試報告》

特性阻抗工藝柔性線路板參數

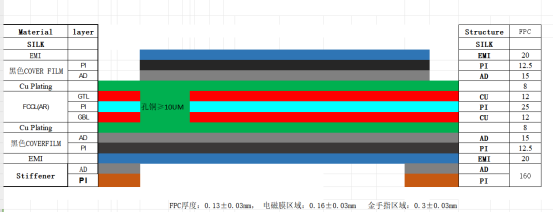

產品疊層結構：

產品孔：

最小金屬化孔徑：0.30mm±0.075mm；最小非金屬化孔徑：無

產品線路：

最小線路寬度：0.07±0.02mm最小線路間距：0.12±0.02mm

產品阻焊&字符：

12.5um黃色覆蓋膜，白色字符

完成品相關尺寸：

105*20.5*0.30mm

表面工藝：

金厚1-2u〝,鎳厚80-120u〝

功能測試：開短路測試

可靠性測試：熱沖擊試驗

產品相關認證測試：ROSH認證、EMC/EMI測試
