手表-手環M1卡電子標簽模塊方案

項目產品名稱：M1卡電子標簽模塊

項目產品類型：識別-認證-支付

核心芯片參考：復旦微品牌，FM11RF08型號

支持協議：ISO/IEC 14443-TYPE A

工作頻率：13.56MHz

射頻RF工作模式：電磁耦合方式

射頻調制方式：ASK100%

模塊支持接口：非接觸感應式

模塊可拓展接口：\

驅動：無源免驅  微處理器無拓展

安全：

讀寫前的三次相互認證過程；

每張卡不同的卡片序列號；

傳遞數據加密；

傳遞密碼與訪問密碼保護。


功用：

非接觸的數據與能量傳輸（無需電源）；

操作距離不小于100mm（與天線尺寸有關）；

半雙工通訊方式；

典型處理時間小于100ms；

通訊波特率：106Kbit/s。

模塊應用：

M1電子標簽卡、RFID讀卡器、結算系統/信息化系統軟件平臺小型閉環模式突破門禁、門鎖、會員識別與支付應用。

產品形態：

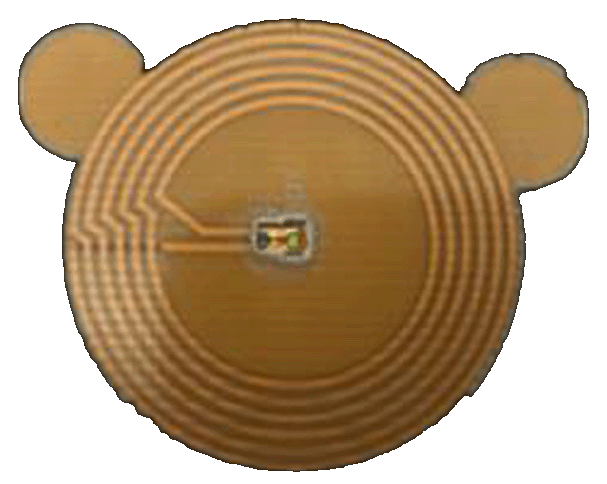

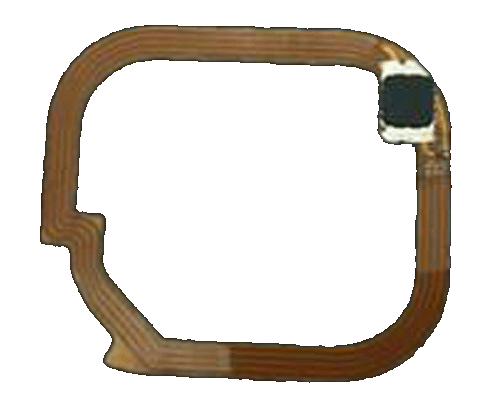

1、獨立產品形態：核心芯片IDH模塊形態，SMT/COB貼裝方式，基板采用柔性線路板FPCB，背面可貼鐵氧體/樹脂復合吸波/非晶、納米晶等抗干擾材料。

2、置入終端設備：智能手表、腕帶手環等。



常見應用案例：

如空間緊湊型智能手表、腕帶手環終端非接觸感應讀卡（校園一卡通）識別與支付應用。

產品問題：

1、方案策劃與產品設計：可采用實佳電子合作伙伴的芯片方案替換；實佳電子提供IDH模塊ODM支持。

2、閉環應用：非接觸卡、非接觸讀卡ISO標準，射頻電氣兼容性問題比較常見。

3、產品制造：IDH模塊&模組必須保障基板的平整性與結構尺寸的漲縮性。
